USB-302

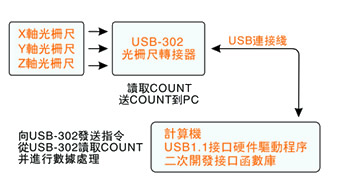

USB-302光栅尺转接器是一种新型光栅尺数据读取与传输设备。可接三个光栅尺和一个脚踏开关。脚踏开关踩下或光栅尺RI点发现时，会锁定该时刻的三轴数据。二次开发人员能够在PC机上通过USB接口读取光栅尺的数据，并利用接口函数开发自己的Windows测量软件。

产品特点

●      即插即用 ●      提供用户接口函数，可进行二次元开发 ●      由外部电源供电，运行稳定 ●      独立三轴光栅尺接口，24位可逆计算器 ●      一组外部触发，可对任意一轴或三轴同时锁存计算值 ●      外部信号触发锁存延时小于20us ●      计算方向的正负可调 ●      搜索RI点时，RI信号、A相信号、B相信号极性可选择 ●      数位滤波，提高抗干扰能力

USB-302技术规格参数 电   源  5V   功   率 由外部电源供给 不接光栅尺：10mA / 5V   最大150mA /5V 外接光栅尺：功耗小于  400mA / 5V 外形尺寸                     152X116X54(mm)(含橡胶垫脚) 外接光栅尺参数 A、B、RI单端信号输入，正交TTL方波，频率小于1Mz，信号电流小于1mA，功耗小于  70mA/5V
